Simulación y Diseño de Intercambiadores de Calor Tubo y Coraza
Duración
14 horas, distribuidas en 7 sesiones (2 horas/sesión)
Fecha inicio y fin
Sábados 7, 14, 21 y 28 de junio y 5, 12 y 19 de julio.
Todas las sesiones serán grabadas y con acceso para el asistente.
Horario
Sábados de 3pm a 5pm (GMT-5, Bogotá, Lima, Quito) para Latinoamérica y España
Objetivos
Aprender el diseño térmico e hidráulico de los intercambiadores de calor (tubo y coraza) y cómo usar la simulación para resolver problemas reales. Aprender los fundamentos del diseño optimizado de intercambiadores de calor. Entender la selección geométrica básica para establecer un diseño y alternativas para evitar la vibración de tubos en intercambiadores.
Resumen
Resumen
El curso online en vivo permite navegar y administrar la interfaz de Aspen EDR para múltiples tipos de cálculos de intercambiadores de calor, revisar fácilmente los resultados y obtener conclusiones importantes sobre el rendimiento del intercambiador de calor (tubo y coraza). Se revisa la capacidad de integración entre Aspen Hysys y Aspen EDR.
Dirigido a
Ingenieros de procesos, ingenieros de diseño, supervisores, inspectores, docentes universitarios y estudiantes.
Metodología
Instrucción en temas básicos o de introducción.
Discusión del enfoque general del caso y elementos claves de decisión para afrontar problemas.
Demostración práctica y caso-taller realizado por el asistente.
Discusión de los resultados y solución de problemas (troubleshooting).
Inversión
Regular: 120 USD (450 soles)
Pronto pago: 100 USD (375 soles, hasta el lunes 23 mayo)
Estudiantes: 80 USD (300 soles, estudiantes pregrado).
- Regular: 120 USD (450 soles)
- Pronto pago: 100 USD (375 soles, hasta el lunes 23 mayo)
- Estudiantes: 80 USD (300 soles, estudiantes pregrado).
Temario

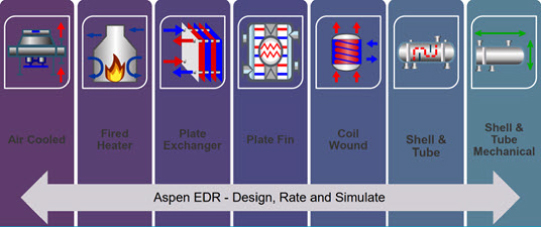

Módulo 1: Introducción a Aspen EDR
- Visión general del software y sus aplicaciones
- Interfaz de usuario y navegación básica
- Tipos de intercambiadores de calor compatibles
- Workshop 1: Dimensiones de un intercambiador (enfriador) de crudo-agua
Módulo 2: Modos de Cálculo en Aspen EDR
- Opciones generales de cálculo
- Modo de Diseño
- Modo de Rating
- Modo de Simulación
- Cálculo de Incrustaciones (Fouling)
- Workshop 2: Análisis del performance del Rehervidor tipo Kettle
Módulo 3: Propiedades Físicas y Métodos de Cálculo
- Paquetes de propiedades físicas en Aspen EDR
- Métodos de propiedades físicas
- Consideraciones importantes en la selección de paquetes y métodos
- Workshop 3: Diseño de un condensador de reflujo
Módulo 4: Configuración y Geometría del Intercambiador
- Parámetros básicos de configuración
- Tipo TEMA, ubicación del fluido caliente, orientación del intercambiador, tipo de deflector
- Selección del tipo de carcasa y su aplicación
- Criterios para la selección de la ubicación del fluido caliente
- Alta presión, fluidos peligrosos, tendencia a la incrustación
- Geometría del intercambiador
- Estándares en Aspen EDR
- TEMA, ASME y dimensiones comerciales comunes
- Configuraciones no estándar (tubo en tubo, hairpin)
- Workshop 4: Evaluación del factor de ensuciamiento de un intercambiador de calor existente
Módulo 5: Especificaciones de Construcción y Diseño Mecánico
- Códigos de diseño aplicables
- Evaluación de vibraciones
- Workshop 5: Diseño de un intercambiador pumparound de UDP

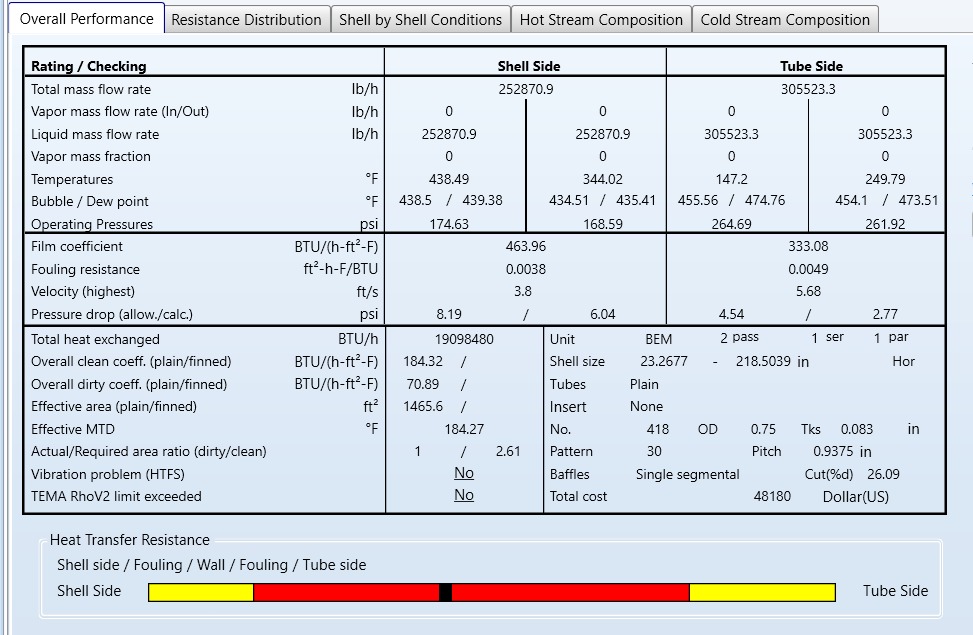

Módulo 6: Interpretación de Resultados y Solución de Problemas
- Mensajes de advertencia y errores
- Hoja TEMA
- Resultados térmicos
- Interpretación del área de transferencia de calor
- Diferencia de temperatura media efectiva
- Coeficientes de película en el lado del tubo y de la carcasa
- Distribución de resistencias térmicas
- Impacto de la incrustación en la resistencia térmica
- Resultados hidráulicos
- Componentes de la caída de presión (fricciónal, cambio de momento, gravitacional)
- Evaluación de la caída de presión en cada lado del intercambiador
- Identificación de la parte del intercambiador con mayor caída de presión y mayor velocidad
- Detección de violaciones a los límites TEMA de Rho-V2
- Workshop 6: Evaluación de un intercambiador de calor cuando el fluido de calentamiento es Hot Oil
Módulo 7: Análisis de Costos y Optimización
- Evaluación del costo total de la unidad
- Estrategias para optimizar diseño y costos
- Workshop 7: Diseño de un intercambiador de calor tipo Kettle para el servicio de un Chiller de propano
